NOKIA MEDIAMASTER 9902 S
Szoftver verzió: AD3.0

Digitális műholdvevő kódolatlan és kódolt adások vételére, modulfogadóval,
beépített viaccess modullal és 40GB merevlemezzel.

A doboz tartalma:
- Készülék
- Távirányító + elemek
- 1db Scart kábel
- Kezelési útmutatók

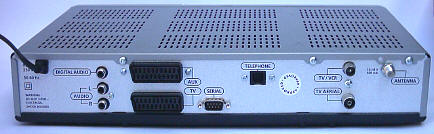

Készülék csatlakozói:

- LNB bemenet- 2db Scart
- 2db RCA hangkimenet L/R
- 1db RCA (S/PDIF) digitális hangkimenet
- RF tuner kimenet, bemenet
- Telefoncsatlakozó
- RS232 csatlakozó

A teszt során felhasznált eszközök: 120-as antenna, Strong 0,6dB LNB, Panasonic 72cm 100Hz TV

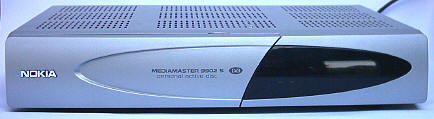

Megjelenés -- 5/4

Ugyanazt a formát kapta a készülék mint a 9800-as sorozat csak a szint
cserélték le egy szebb ezüstös kivitelre.

Tartozék ellátottság -- 5/4

Scart kábelt is tartalmaz a műholdvevő doboza.

Csatlakozó ellátottság -- 5/3

Hiányzik róla az LNB kimenet, ezért nem felfűzhető.
A telefoncsatlakozó viszont van, de jelen esetben felesleges.

Magyar menürendszer -- 5/0

Sajnos ez a készülék semmilyen formában nem kapott még magyar
kezelőfelületet.

Menürendszer gyorsasága -- 5/3

Kicsit vontatott a menükben való navigálás.
Ha pedig olyan csatornán "parkolunk" amelyen nincs jel akkor további
lassulással kell számolnunk a menükben való lépegetés esetén.

Menürendszer kezelhetősége -- 5/4

A magyar kezelőfelület hiánya ellenére könnyen beüzemelhető és használható a
készülék.

Menürendszer megjelenése -- 5/4

A menürendszer 256 színű, szép átgondolt kivitelezésű.
Ha olyan csatornán vagyunk ahol nincs jel, akkor a menürendszer felületén
látható a gép "gondolkodása" vibráló csíkok formájában.
Abban a pillanatban ahogy jelet kap ez a jelenség elmúlik.

Bootolási sebessége -- 5/3

Kódolatlan csatorna esetén 17mp ami kicsit lassú.

Csatornaváltás sebessége -- 5/3

A Nokiától már megszokható sebességgel kell itt is számolnunk.
A csatornaváltást úgy oldották meg, hogy a gombnyomás pillanatában az éppen
nézett csatorna képe kimerevedik és addig látható marad míg a következő be
nem ugrik.

Csatornakeresés gyorsasága -- 5/3

SCPC: 1 perc 26mp - (22W- 11612H 1654)

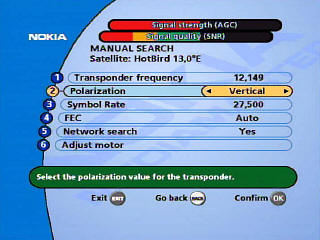

MCPC: 9mp - (13E- 12149V 27500)

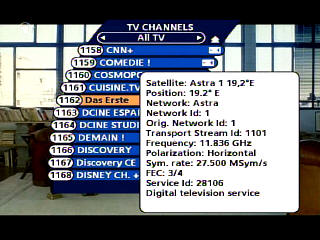

Csatorna információk elérhetősége -- 5/3

Az audio/video pideket nem lehet lekérdezni, viszont helyette láthatjuk a csatorna network id, service id adatait.
A jelerősség eléréséhez egy külön menübe kell lépnünk.

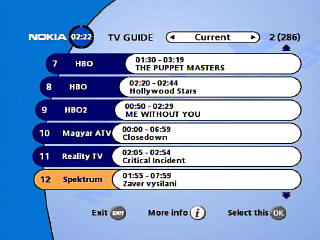

EPG -- 5/2

Csak Now/Next infó van, de ez sem jeleníti meg az ékezeteket.

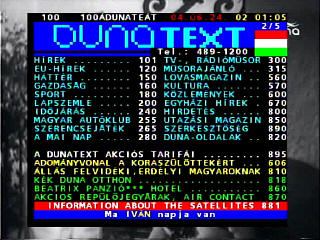

Teletext -- 5/5

Az ékezetes karaktereket hibátlanul jeleníti meg.
A magyar ékezetes karaktereket helyesen jeleníti meg TXT feliratozásnál is.
A TXT-t ráfűzi a kimenő jelre is, így a TV-n is használható.

Feliratozás -- 5/5

A magyar ékezetes karaktereket helyesen jeleníti meg DVB feliratozásnál is (BBC Prime).

Kép/hang minőség -- 5/5

Kiváló a kép és hangminőség minden csatornán.

Hangbeállítások -- 5/2

Sajnos nem lehet beállítani a magyar hangvivőt alapértelmezettként és a jobb
illetve a bal csatornát sem lehet külön kiválasztani ami pl. Travel csatorna
esetén jól jönne.
Az audió pidek értékét sem láthatjuk.

Alacsony SR vétele -- 5/5

Magic TV: 22W- 11612H 1654 - Lassan ugyan, de megtalálja a csatornát és
hibátlan képet mutat róla.

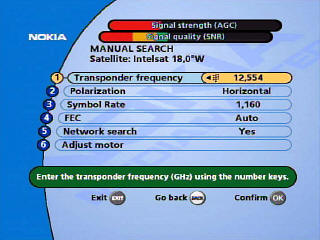

Italia FM: 12,5W- 12553H 1160 - 1 Perc 52 másodperc kellett neki a
megtalálásához, de szépen jön a rajta lévő rádió és a hozzá tartozó állókép.

NTSC vétel -- 5/0

Azon kevés készülékek egyike amely semmilyen formában nem képes az NTSC jel
vételére.
Ebben az esetben csak a fekete képernyőt láthatjuk.

Jelérzékenység -- 5/4

Szépen hozza be a gyengébb jellel sugárzott csatornákat is.

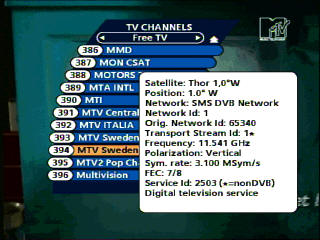

Ilyen pl. az MTV Sweden 1W-en (11542V 3099 7/8) melyről stabil képet adott
120-as tükörrel felhős égbolt mellett is.
Szintén stabilan vehető a Nilesat holdon a CNBC Arabiya (7W- 11782V 27500 3/4).

Egyéb tulajdonságok -- 5/4

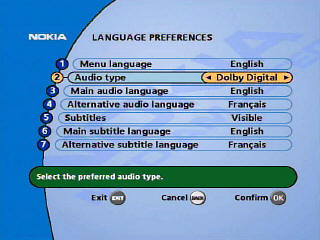

- Onscreen menű: Angol, svéd, német, francia, holland, spanyol, olasz, dán, norvég, finn.
- 2000 csatorna tárolható.
- 256 színű grafikus kezelőfelület.
- Automatikus programkeresés.
- Szoftverfrissítés és csatornalista szerkesztési lehetőség számítógéppel az RS232 csatlakozón keresztül.
- Szülői zár
- Létrehozhatók kedvencek listák melyek később tovább módosíthatok. (Ezt a lehetőséget célszerű PC segítségével végezni egy csatornaszerkesztő
programmal, mert sokkal egyszerűbb és gyorsabb.)

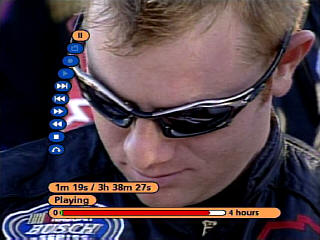

- Tartalmaz egy 40GB-os merevlemezt. Több mint 15 óra műsor tárolására alkalmas. A HDD könnyen, egyszerűen kezelhető és problémamentesen működik, de a készülék menürendszerének lassabb működése miatt ennek kezelése is kicsit elmaradhat az elvárhatótól.

- Beépített viaccess modult és egy modulfogadót tartalmaz.
- A beltéri egység a csatorna keresés után a szabadonfogható csatornákat automatikusan egy külön free listába is rendezi. Mindkét esetben abc sorrendben.
- A vevő tartalmaz egy beépített modemet az interaktív szolgáltatásokhoz, amivel azonban magyarországon nem sokra megyünk.
- Tartalmaz satscan vezérlési lehetőséget.
- A Siriuson egy szoftverfrissítés után a készülék alkalmassá válik a videoguard kártya fogadására miután a beépített viacces modul "átalakul".

Általános megbízhatóság -- 5/4

Kicsit lassú, de könnyen kezelhető készülék melyre nem jellemzőek
lefagyások.

Ár / Érték -- 5/4

Ár: 69900 Ft.

EREDMÉNY: 110/74 pont - 81,4%

Műszaki adatok:

Átviteli szabványok
DVB, MPEG2

LNB/Tuner bemenet
Csatlakozó 1 x F-typ (LNB)
RF bemeneti frekvencia 920-2150 MHz
RF bemeneti jelszint -25-től -65-ig dBm
Tápfeszültség 13/18 V ?5%
Max. áramerősség 500 mA, túláramvédett
Vezérlő feszültség 22 kHz, 0,65 Vpp
DiSEqC hangfrekvenciás A/B
vagy Level 1.2
RF-impedancia 75 ?

RF modulátor
Bementi/kimeneti csatl. IEC-aljzat/IEC-dugó
Modulátor frekvencia 470-től 862 MHz
Kimeneti jelszint 70 ? 5 dBV
Kimeneti csatorna 21-69
Előre beállított csatorna 43
Kimeneti jel PAL B/G vagy PAL I

TV SCART
Videókimenet 1 Vpp (?1 dB) / 75 ?
Audió-kimenet 0,5 Veff/RL > 10 k?
RGB-kimenet belső RGB vagy
AUX SCART
RGB sávszélesség 5,8 MHz ? 3 dB
"Fast blanking"-kimenet belső vagy
AUX SCART
Státusz-kimenet 0/6/12 V / RL 10 k?

AUX SCART
Videókimenet 1 Vpp (?1 dB) / 75 ?
Videóbemenet 1 Vpp / 75 ?
Audiókimenet 0,5 Veff/RL > 10 k?
Audióbemenet 0,5 Veff/RL > 10 k?
Státusz-bemenet 0/6/12 V / RL 10 k?
"Fast blanking"-bemenet 0/2 V RGB, bypass a
TV SCART felé
RGB-bemenet Igen

DIGITAL AUDIO (S/PDIF)
Csatlakozó 1 x RCA

AUDIO R L
Csatlakozó 2 x RCA (bal+jobb)
Kimenet 0,5Veff?0,5dB/RL10k?

Soros port (RS 232)
Csatlakozó 9 pólusú D-sub dugó
Jel RS232, max.57600 bit/s
Pólus 1 DCD Data carrier detect, nincs bekötve
2 RXD Receive data
3 TXD Transmit data
4 DTR Data terminal ready, "magasra" állítva
5 GND Signal ground
6 DSR Data set ready, nincs bekötve
7 RTS Ready to sent
8 CTS Clear to sent
9 RI Ring indicator, nincs bekötve

Telefon (visszatérő csatorna a telefonvonalon)
Csatlakozó moduláris 6-tűs jack
Protokoll V22, 1200 bits/sec

Érintésvédelem
A modem csatlakozója TNV 3 szerinti, minden más csatlakozó SELV szerinti

Feltételes hozzáférés
Integrált Viaccess és egy PCMCIA interfész
Common Interface CA-modulhoz
(DVB szabvány)

SMART-kártya interfész
Interfész ISO 7816 szerinti kártyához
Támogatja az integrált Viaccess-dekódert

Előlap 4x7-es numerikus LED-kijelző
Gombok:(készenlét, programszám föl és le

Általános adatok
Cikkszám A modelkód, a változat és a sorozatszám a ház alsó részén található címkén olvasható
Merevlemez 40 Gigabyte
Tápfeszültség 95-250 V AC, 50-60 Hz
Max. teljesítményfelvétel 27 W 500 mA LNB terhelésnél
Teljesítményfelvétel
készenléti állapotban 7,5 W
Üzemhőmérséklet +5°C-tól +45°C-ig
Tárolási hőmérséklet -40°C-tól +65°C-ig
Páratartalom 25-től 90% rel. páratartalomig
A távirányító max.
hatósugara 10 m
Méretek (szxhxm) 380 x 240 x 65 mm
Tömeg kb. 2,6 kg

SCART-aljzatok
TV AUX
1 Audió ki jobb cs. Audió ki jobb cs.
2 - Audió be jobb cs.
3 Audió ki bal cs. Audió ki bal cs.
4 Audió föld Audió föld
5 RGB kék, föld RGB kék, föld
6 - Audió be bal cs.
7 RGB kék jelkimenet RGB kék jelbemenet
8 Kapcsolófesz. kimenet Kapcsolófesz. bemenet
9 RGB zöld, föld RGB zöld, föld
10 Csatlakozás az AUX-SCART 10 pólusára
11 RGB zöld jelkimenet RGB zöld jelbemenet
12 - -
13 RGB vörös, föld RGB vörös, föld
14 Fast blanking, föld Fast blanking, föld
15 RGB vörös jelkimenet RGB vörös jelbemenet
16 Fast blanking kimenet Fast blanking bemenet
17 Videó ki, föld Videó ki, föld
18 - Videó be, föld
19 Videó ki Videó ki
20 - Videó be
21 Föld (ház) Föld (ház)
